福井駅連続立体交差事業により、えちぜん鉄道福井駅～福井口駅間が高架に上がりましたので、高架切替後の区間を再訪してきました。
前面展望で三国芦原線方面から確認してゆきます。

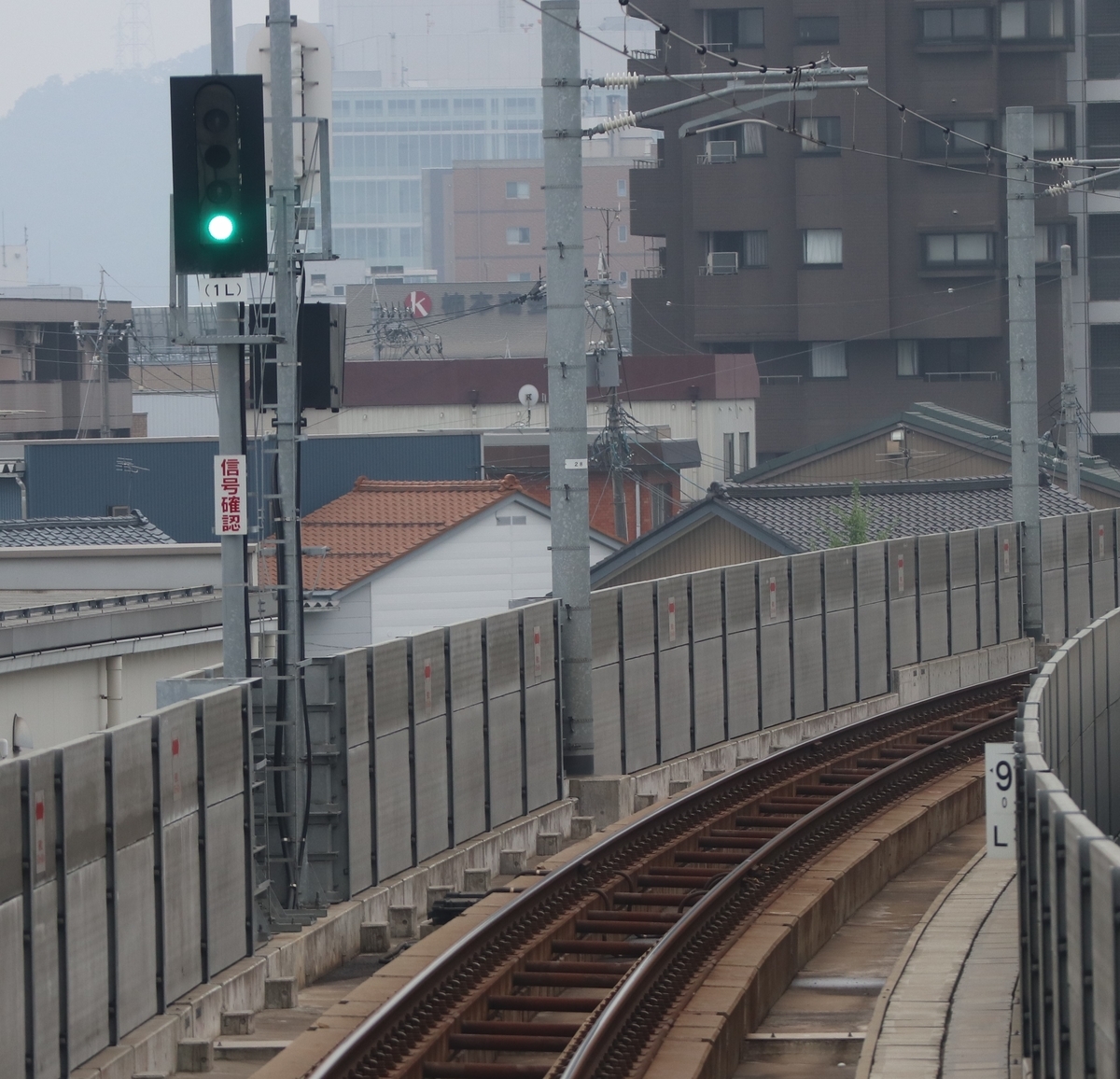

まずは新福井駅の上り遠方信号機(1L)。Y、YG、Gの３現示用でした。

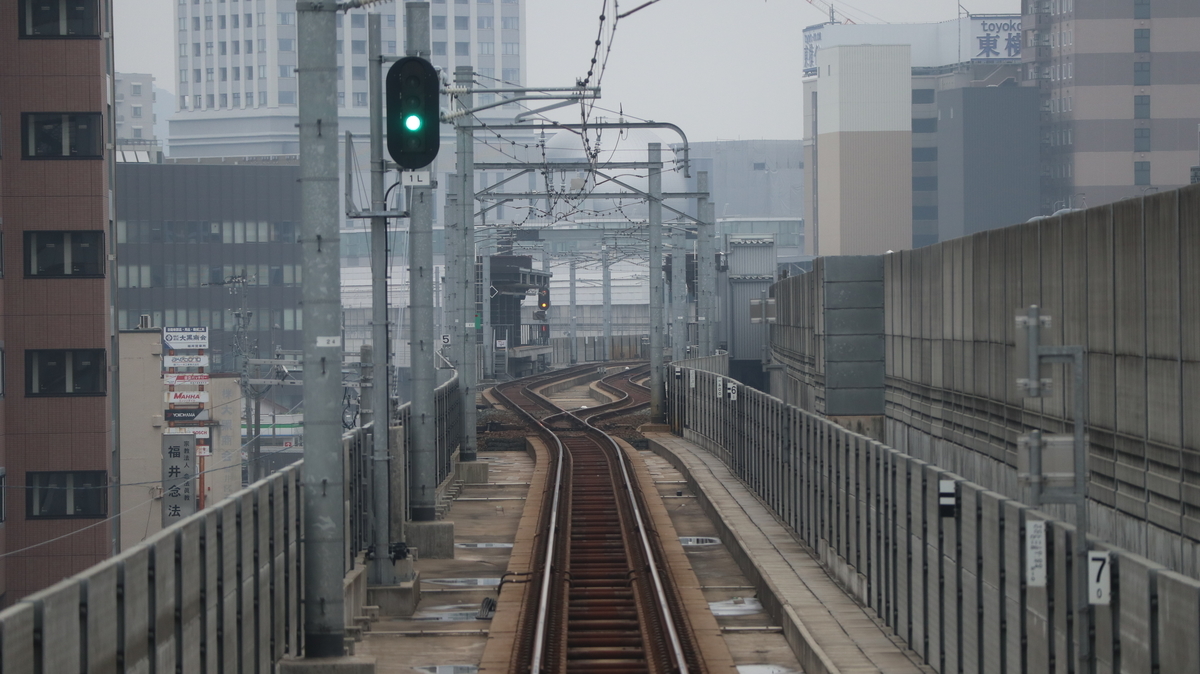

遠方Ｇ現示で進入すると、場内信号機１ＬはＧ現示でした（写真２）。こちらはYY現示タイプの４現示式信号機を使用しています。写真奥の福井駅へ向かう出発信号機は既にYY現示が現示されていました。YY現示からG現示は変則的ですね。
新福井駅の上り出発信号機２Ｌは進路表示機併設の出発信号機でした（写真３）。進路表示機は１番線開通を表示しています。
出発信号機を越えると、福井駅構内が見えてきます。
分岐器手前には入換信号機１１Ｌが建植されていました（写真４）。

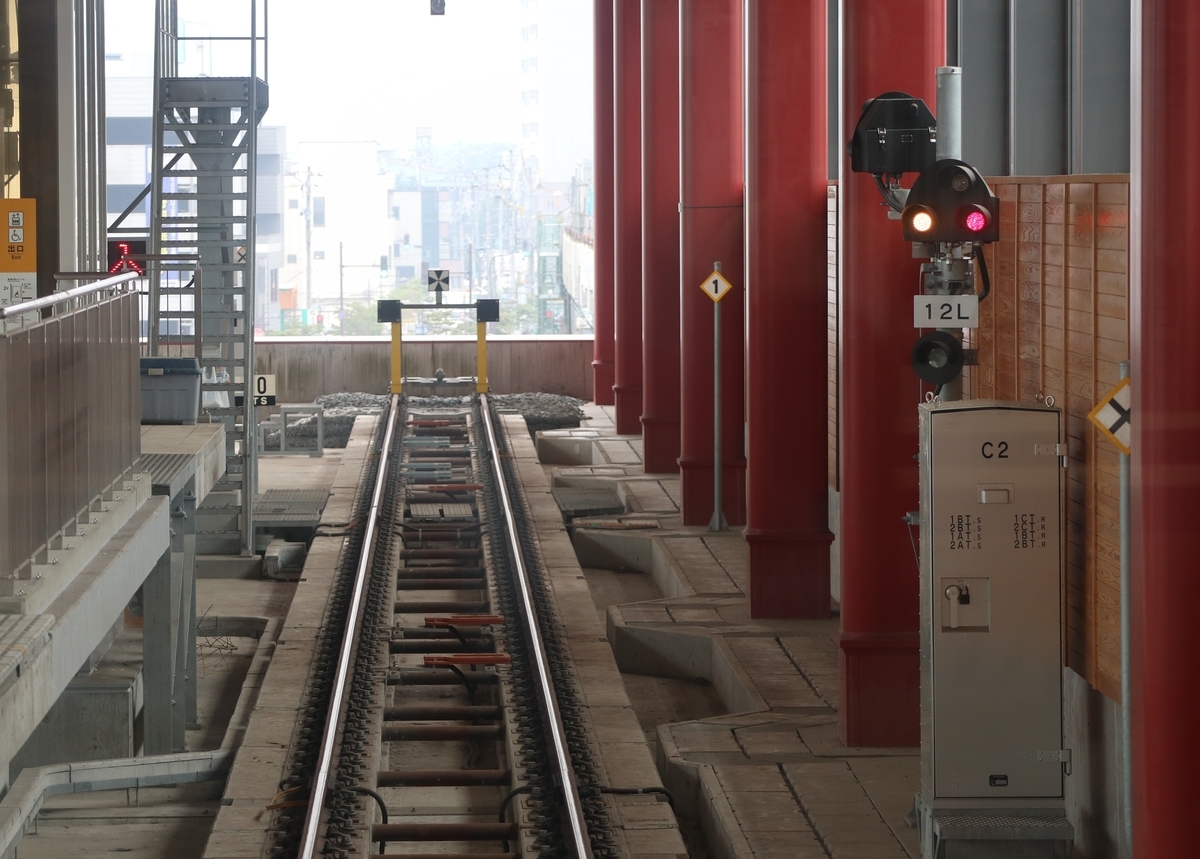

福井駅は１面２線で、ホーム内は入換信号機により２つに区分されていました（写真５）。写真は1番線。２番線も同様に区分されていました（写真６）。

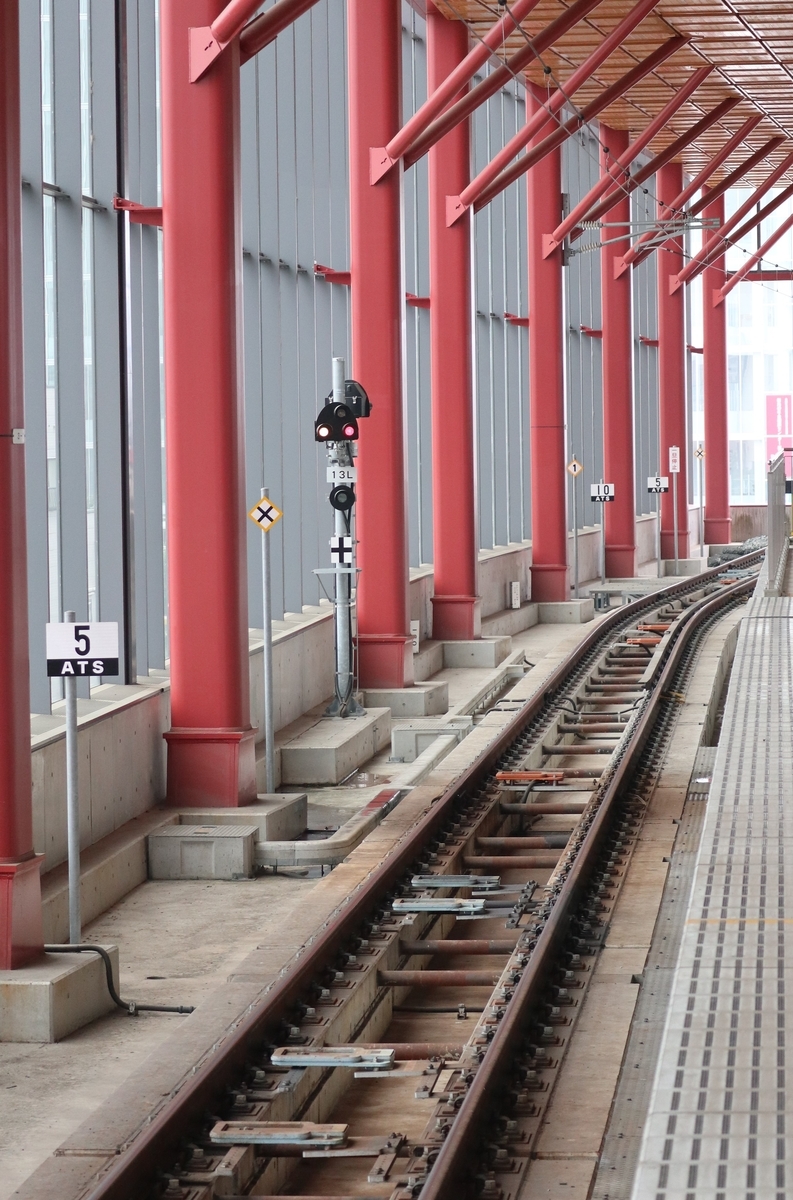

入換信号機１６Ｌ外方には５km/hのATS速照が設置されているのが分かります。
停止位置目標手前に５km/h速度照査がありますから、非常に低速で進入することが分かりますね。

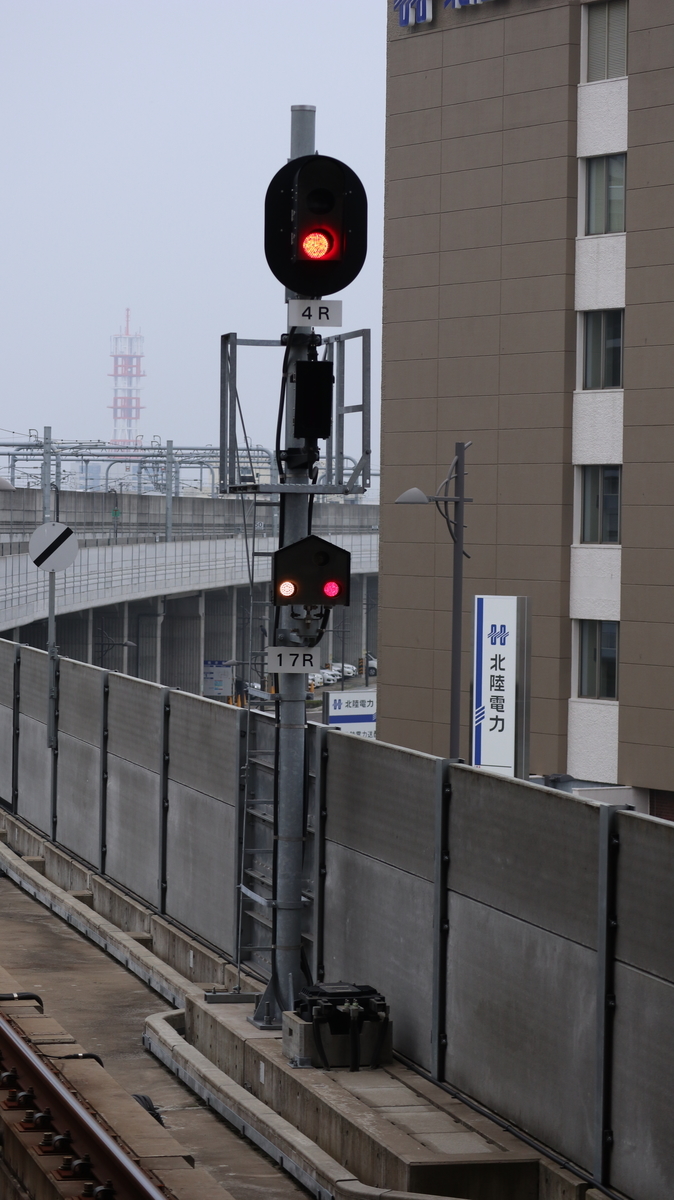

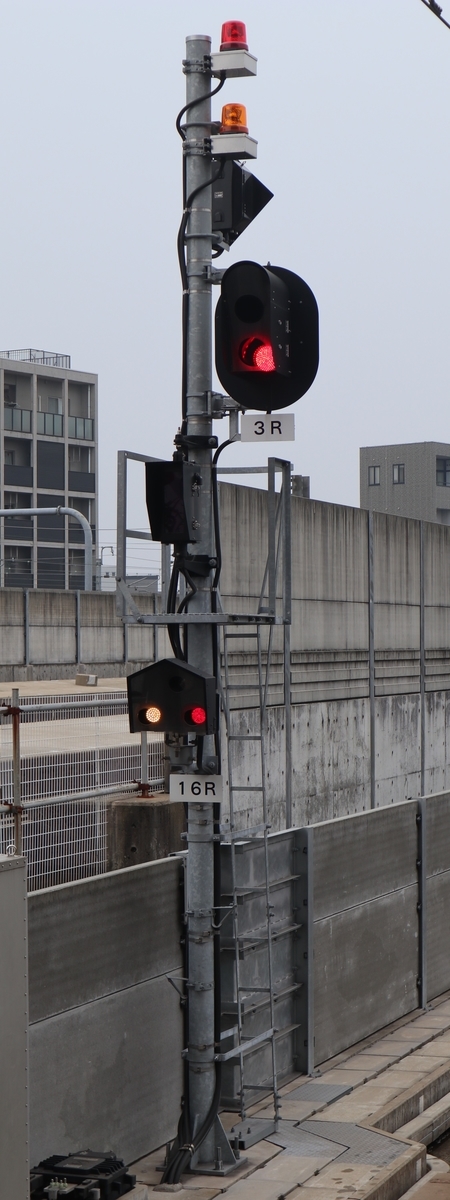

下り出発信号機は１番線が３Ｒ、２番線が４Ｒという名称で建植されていました。

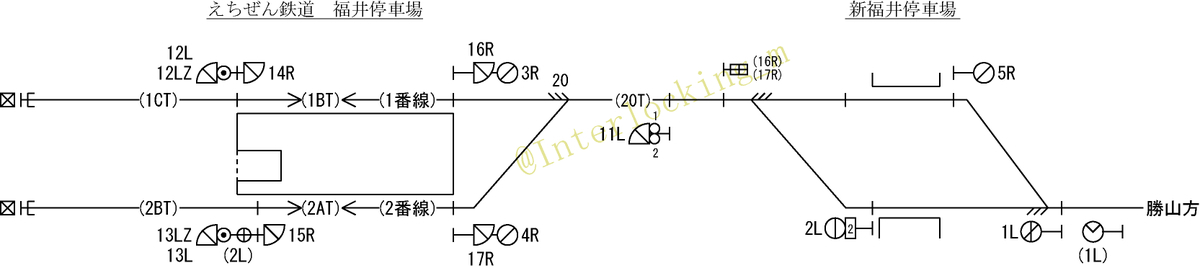

新福井駅の場内信号機１Ｌの名称から順に番号が振られていることから、もしかしたら同一の連動装置で構成されているかもしれません。福井駅～新福井駅間について、おおまかな配線略図を起こしてみました（図１）。
下り列車に乗車してみると、駅間に入換信号機１６Ｒ・１７Ｒの車停が確認できたことから名称不明な点もありますが、下図のようになるかと思います。
また、福井駅と新福井駅が１つの駅構内と見なされるなら、新福井駅出発信号２Ｌは、実際は第二場内信号機かもしれません。信号機の現示もYY→G現示と、中々興味深い駅でした。
