Tomixのホーム端の照明灯にLEDを追加してみました。
照明灯にLEDの追加
Tomixの島式ホーム端ホームセット（品番：4011）の照明灯にLEDを追加する加工を試みます。

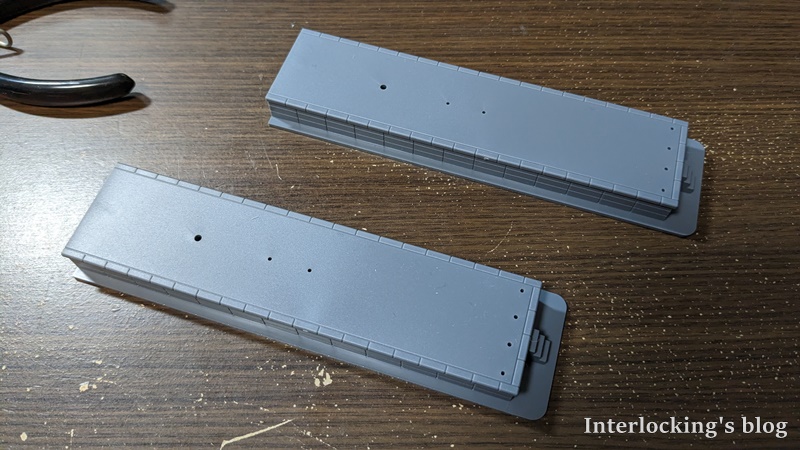

開封するとホーム端は装飾が何もない状態です。

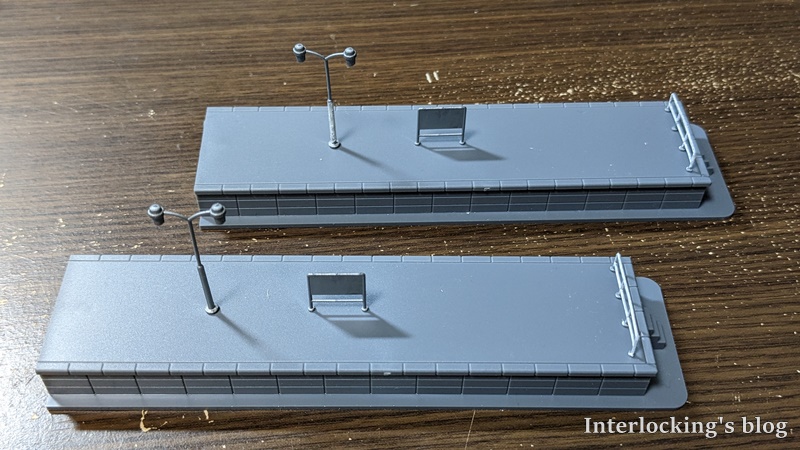

ここに付属のパーツを付けてみます。
このままでは、明かりは点きません。。夜間走行時には真っ暗です。
そこで照明灯にLEDを取り付けてゆきます。

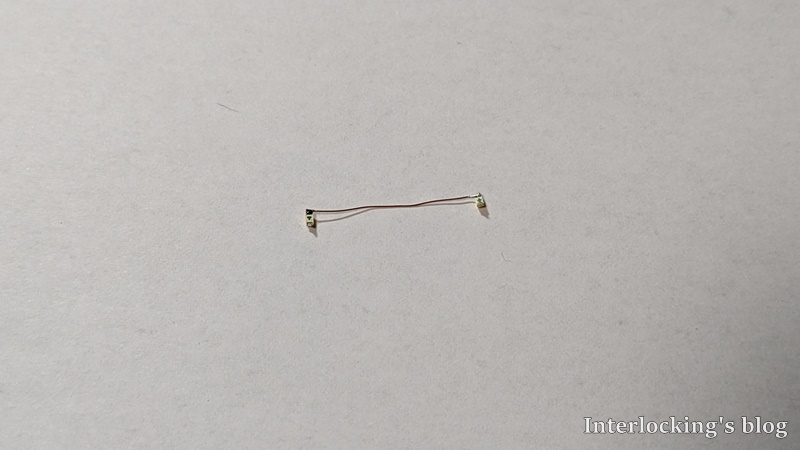

今回はチップLED 1608サイズを2個使用します。ポリウレタン銅線ではんだ付けし、2個直列に接続する回路で作成します。線の長さは灯具間の距離に合わせた長さで接続します。

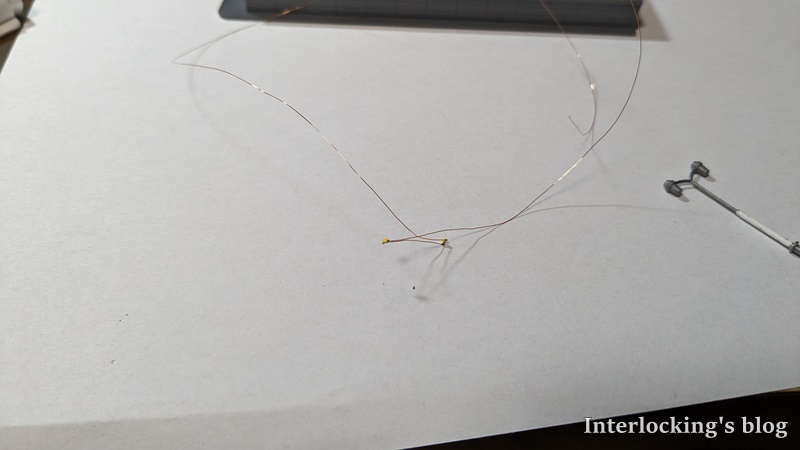

2個のLEDにはんだ付けしたら、配線を延ばします。

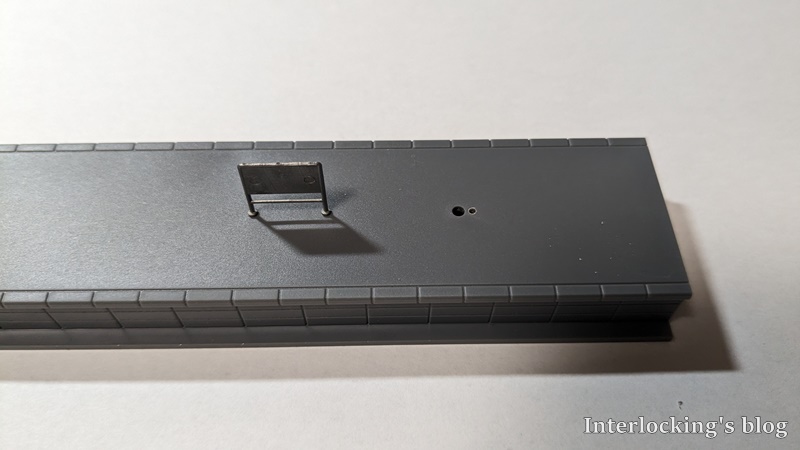

配線はホーム下に通せるよう、柱の近くに配線用の穴あけをします。
LEDの電源はDC12Vで点灯させますので、LEDの明るさから、抵抗値は4.7kΩとし、ホーム裏に接続します。

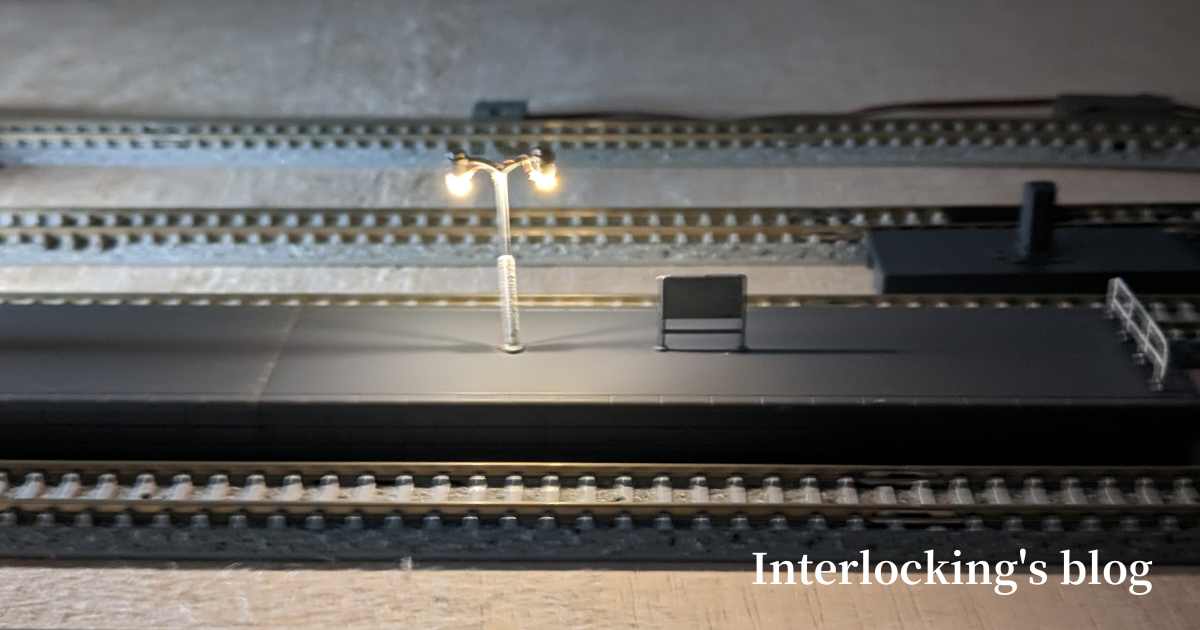

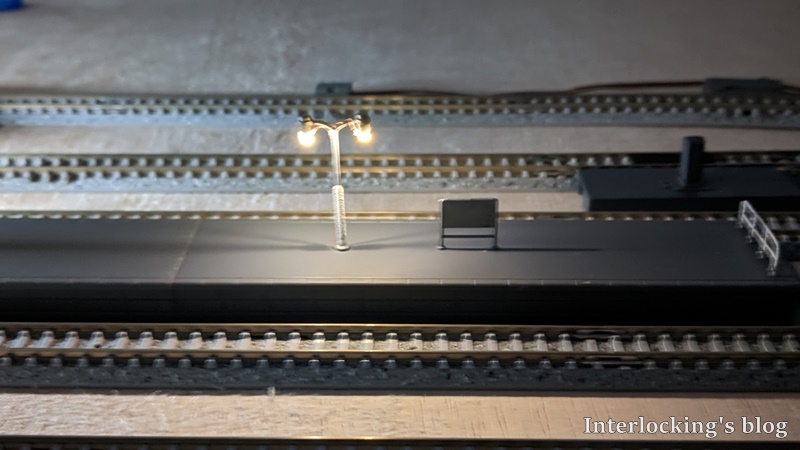

電源に接続し、点灯させたようすです。
明るすぎず、暗すぎずの丁度よい明るさです。
照明の色は電球色LEDにしてみました。
夜間照明をもっと増やしたいところです。
それでは。
